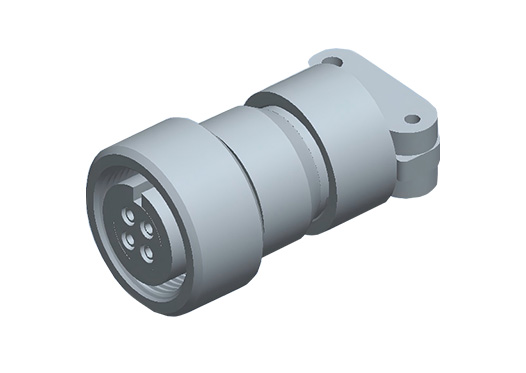

CFZ型饋通真空連接器插針直徑可選1.6mm/2.4mm/3.6mm，適用溫度范圍-50~230℃，極限真空<1E-10mbar。
產品詳情
CFZ型饋通真空連接器采用MIL-C-5015軍用標準設計，插針直徑可選1.6mm/2.4mm/3.6mm，不同的直徑可選的針數不同，導線直徑取決于插針直徑。引腳材料為鍍金銅合金，連接器為PEEK材質，適用溫度范圍-50~230℃，極限真空<1E-10mbar。提供真空端連接器、插針及不銹鋼外殼套裝。
產品參數
真空端連接器規格參數 | |
引腳標準 | MIL-C-5015 |
對應插針直徑 ? | 1.6 / 2.4 / 3.6 mm |
導線直徑 ? | 取決于插針直徑 |
引腳材料 | 鍍金銅合金 |
材質 | PEEK |
溫度范圍 | -50℃~230℃ |
極限真空 | <1×10-10 mbar |

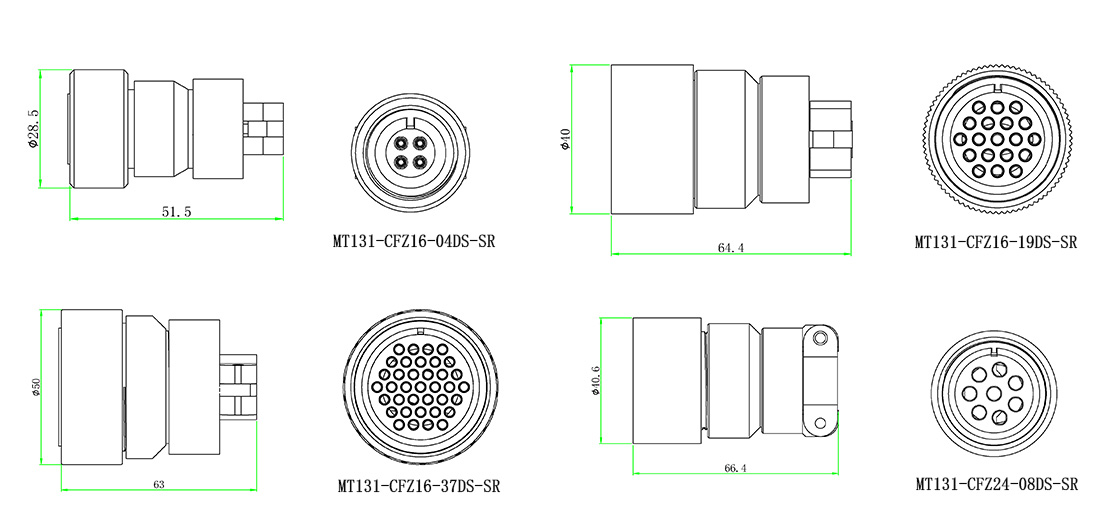

產品尺寸
| 真空端連接器型號 | |||
| 電極直徑 | 導線直徑 | AWG | 插針+連接器+不銹鋼外殼型號 |
| 1.6 mm | 0.81 -1.29 mm | 20-16 AWG | MT131-CFZ16-04DS-SR |
| 2.4 mm | 1.29 -2.05 mm | 16-12 AWG | MT131-CFZ24-08DS-SR |
| 3.6 mm | 2.05 -3.26 mm | 12-8 AWG | MT131-CFZ36-04DS-SR |
| 備注：1. 電極直徑為1.6mm的連接器型號中，04為連接器引腳數量，可選03、04、06、10、14、19、24、37、48。 2. 電極直徑為2.4mm的連接器型號中，08為連接器引腳數量，可選04、07、08。 3. 電極直徑為3.6mm的連接器型號中，04為連接器引腳數量，可選03、04。 | |||
