BNC50 / BNCD50同軸饋通

可選BNC50單端饋通或BNCD50雙端饋通。采用接地屏蔽方式，最高電壓為500VDC，最大電流為3A，單端饋通最高頻率為100MHz，雙端饋通最高頻率為4GHz。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

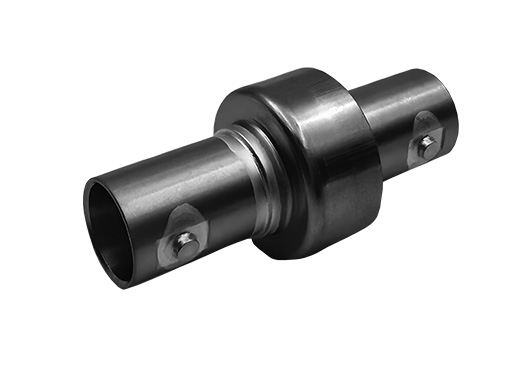

具有50Ω阻抗匹配的同軸饋通，可用于高頻信號傳輸，可選BNC50單端饋通或BNCD50雙端饋通。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容BNC50饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。BNC50/BNCD50饋通采用接地屏蔽方式，單端饋通導體直徑為2.4mm，雙端饋通采用BNC接頭。適用最高電壓為500VDC，最大電流為3A，單端饋通最高頻率為100MHz，雙端饋通最高頻率為4GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。相關配件可選真空端及大氣端的連接器/線纜。

產品特征

BNC50是基于BNC饋通修改的產品，具有50Ω阻抗匹配，可用于高頻信號傳輸。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

單端/雙端BNC饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

BNC50同軸饋通規格參數
屏蔽類型	接地屏蔽
阻抗匹配	50Ω
導體直徑?	單端：2.4 mm 雙端：BNC接頭
最高電壓	500V DC
最大電流	3A
最高頻率	單端：100 MHz 雙端：4 GHz
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

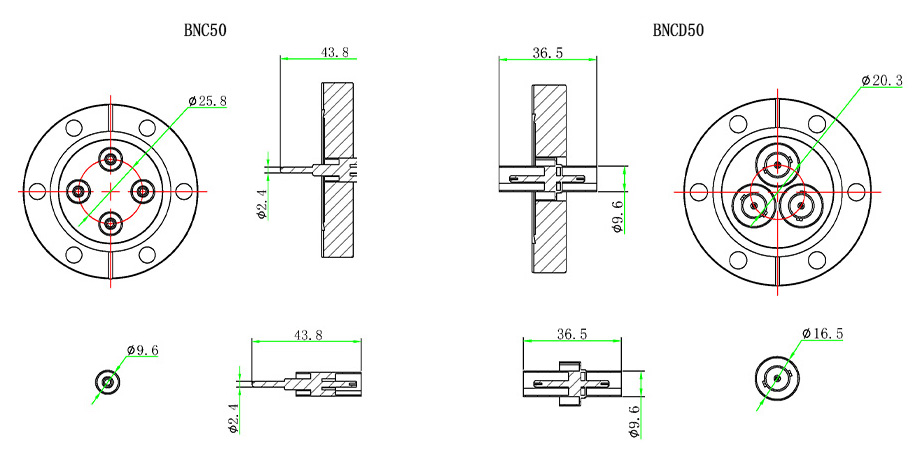

BNC50 / BNCD50同軸饋通尺寸

BNC50/BNCD50+CF法蘭選型表
法蘭	饋通數量	單端BNC50饋通型號	雙端BNCD50饋通型號
CF16	1	MT140-BNC50-C16	MT140-BNCD50-C16
CF40	1	MT140-BNC50-C40	MT140-BNCD50-C40
CF40	2	MT140-BNC50-C40-2	MT140-BNCD50-C40-2
CF40	3	MT140-BNC50-C40-3	MT140-BNCD50-C40-3
CF40	4	MT140-BNC50-C40-4	/

BNC50/BNCD50+KF法蘭選型表
法蘭	饋通數量	單端BNC50饋通型號	雙端BNCD50饋通型號
KF16	1	MT140-BNC50-K16	MT140-BNCD50-K16
KF40	1	MT140-BNC50-K40	MT140-BNCD50-K40
KF40	2	MT140-BNC50-K40-2	MT140-BNCD50-K40-2
KF40	3	MT140-BNC50-K40-3	MT140-BNCD50-K40-3
KF40	4	MT140-BNC50-K40-4	/
備注：其他法蘭及饋通組合請咨詢客服

BNC50/BNCD50+焊接版
饋通數量	單端BNC50饋通型號	雙端BNCD50饋通型號
1	MT140-BNC50-WV	MT140-BNCD50-WV

BNC50/BNCD50相關配件
	BNC50同軸饋通相關配件	BNCD50同軸饋通相關配件
真空端連接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNC50-VAC	MT145-CON-BNC-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SBNC50-FX-PTFE50-500-VAC等	MT145-BNC-MX-PTFE50-500-VAC等
大氣連接器	MT145-CON-BNC-AIR
大氣端連接器+線纜	MT145-BNC50-MX-500-AIR等
