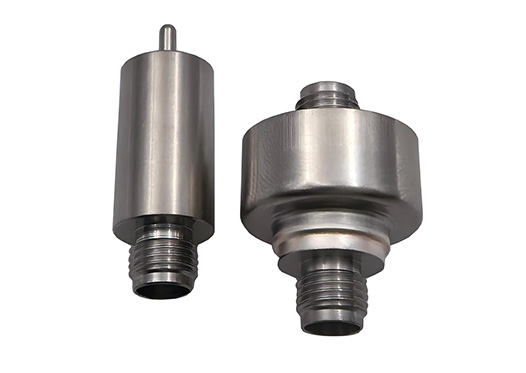

SMA50 / SMAD50同軸饋通

SMA單端饋通導體直徑為1.8mm，雙端饋通采用SMA接頭，電壓1000VDC，電流3A，最高頻率可達6.5GHz。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

單端饋通導體直徑為1.8mm，雙端饋通采用SMA接頭，適用最高電壓為1000VDC，最大電流為3A，最高頻率可達6.5GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選饋通兩端的連接器及線纜。

產品特征

SMA饋通采用螺紋連接，具有50Ω阻抗匹配，最高頻率可達6.5GHz。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

單端/雙端SMA饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SMA50/SMAD50同軸饋通規格參數
屏蔽類型	接地屏蔽
阻抗匹配	50Ω
導體直徑?	單端：1.8 mm 雙端：SMA接口
最高電壓	1000V DC
最大電流	3A
頻率范圍	AC to 6.5 GHz
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

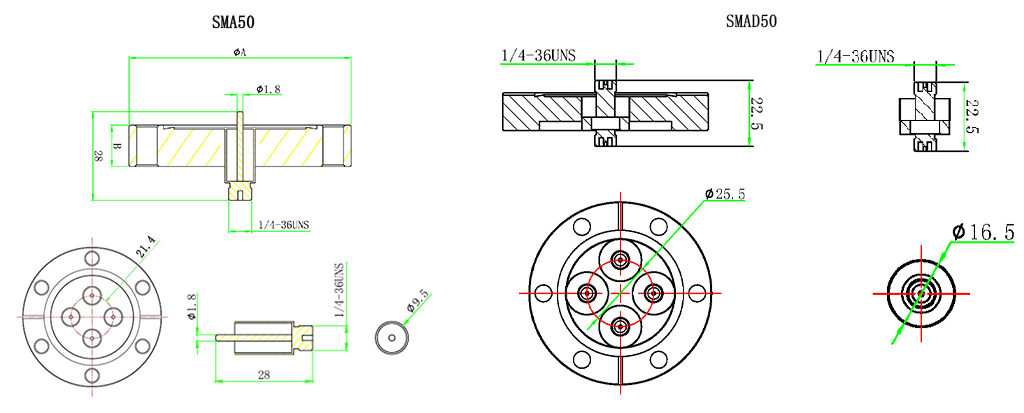

產品尺寸

SMA50 / SMAD50同軸饋通尺寸

SMA50/SMAD50+CF法蘭選型表
法蘭	饋通數量	單端SMA50型號	雙端SMAD50型號
CF16	1	MT140-SMA50-C16	MT140-SMAD50-C16
CF40	1	MT140-SMA50-C40	MT140-SMAD50-C40
CF40	2	MT140-SMA50-C40-2	MT140-SMAD50-C40-2
CF40	3	MT140-SMA50-C40-3	MT140-SMAD50-C40-3
CF40	4	MT140-SMA50-C40-4	MT140-SMAD50-C40-4

SMA50/SMAD50+KF法蘭選型表
法蘭	饋通數量	單端SMA50型號	雙端SMAD50型號
KF16	1	MT140-SMA50-K16	MT140-SMAD50-K16
KF40	1	MT140-SMA50-K40	MT140-SMAD50-K40
KF40	2	MT140-SMA50-K40-2	MT140-SMAD50-K40-2
KF40	3	MT140-SMA50-K40-3	MT140-SMAD50-K40-3
KF40	4	MT140-SMA50-K40-4	MT140-SMAD50-K40-4
備注：其他法蘭及饋通組合請咨詢客服

SMA50/SMAD50+焊接版選型表
饋通數量	單端SMA50型號	雙端SMAD50型號
1	MT140-SMA50-WV	MT140-SMAD50-WV

SMA50/SMAD50同軸饋通相關配件
	SMA50同軸饋通相關配件	SMAD50同軸饋通相關配件
真空端連接器	MT160-PISC-1.8 MT145-CON-SSMA-VAC	MT145-CON-SMA-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SSMA-FX-PTFE50-500-VAC等	MT145-SMA-MX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-SMA-AIR
大氣端連接器+線纜	MT145-SMA-MX-500-AIR等
