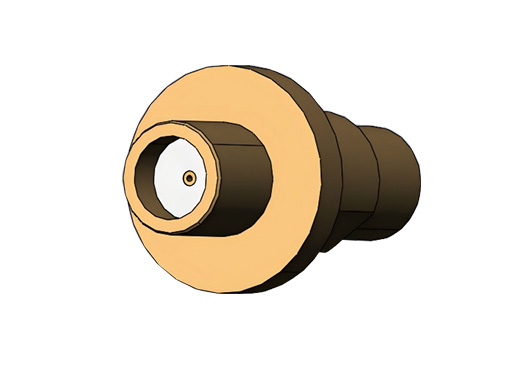

SMA同軸饋通
SMA高頻同軸饋通最高頻率可選18GHz、27GHz、40GHz、65GHz，均采用螺紋連接，接地屏蔽方式，50Ω阻抗匹配，電壓1000VDC，電流3A。
產品詳情
SMA高頻同軸饋通最高頻率可選18GHz、27GHz、40GHz、65GHz，均采用螺紋連接，采用接地屏蔽方式，具有50Ω阻抗匹配，VSWR（電壓駐波比）為1.25，雙端SMA接口。適用最高電壓1000VDC，最大電流為3A，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。
產品特征
SMA饋通采用螺紋連接，具有50Ω阻抗匹配，可提供四種高頻率選擇：18GHz、27GHz、40GHz、65GHz。
40GHz版本使用O型圈密封，僅能用于高真空環境。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
規格參數 | |
屏蔽類型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
VSWR | 1.25 |
導體直徑? | 雙端SMA接口 |
最高電壓 | 1000V DC |
最大電流 | 3A |
最高頻率 | AC to 18 / 27 / 40 /65GHz |
溫度范圍 | -200℃~300℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

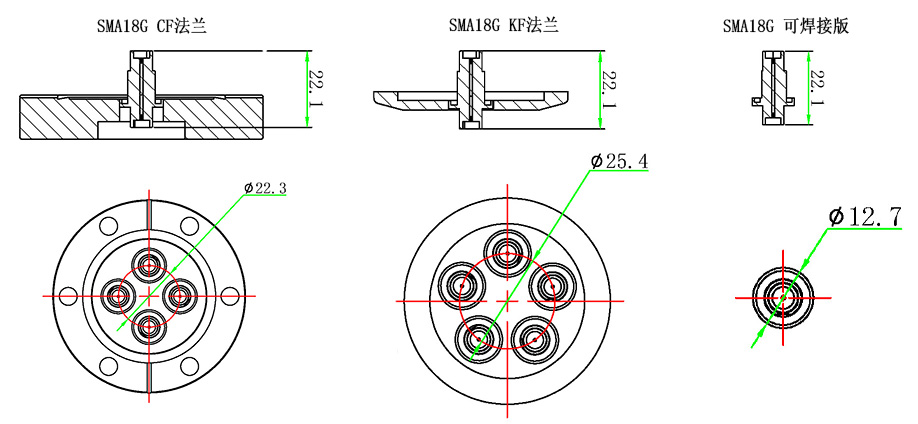

產品尺寸
| SMA同軸饋通+CF法蘭選型表 | ||||
| 法蘭 | 饋通數量 | SMA 18G型號 | SMA 27G型號 | SMA 40G型號 |
| CF16 | 1 | MT140-SMAD18G-C16 | MT140-SMAD27G-C16 | MT140-SMAD40G-C16 |
| CF40 | 1 | MT140-SMAD18G-C40 | MT140-SMAD27G-C40 | MT140-SMAD40G-C40 |
| CF40 | 2 | MT140-SMAD18G-C40-2 | MT140-SMAD27G-C40-2 | MT140-SMAD40G-C40-2 |
| CF40 | 3 | MT140-SMAD18G-C40-3 | MT140-SMAD27G-C40-3 | MT140-SMAD40G-C40-3 |
| CF40 | 4 | MT140-SMAD18G-C40-4 | MT140-SMAD27G-C40-4 | MT140-SMAD40G-C40-4 |
| SMA同軸饋通+KF法蘭選型表 | ||||
| 法蘭 | 饋通數量 | SMA 18G型號 | SMA 27G型號 | SMA 40G型號 |
| KF16 | 1 | MT140-SMAD18G-K16 | MT140-SMAD27G-K16 | MT140-SMAD40G-K16 |
| KF40 | 1 | MT140-SMAD18G-K40 | MT140-SMAD27G-K40 | MT140-SMAD40G-K40 |
| KF40 | 2 | MT140-SMAD18G-K40-2 | MT140-SMAD27G-K40-2 | / |
| KF40 | 3 | MT140-SMAD18G-K40-3 | / | / |
| KF40 | 4 | MT140-SMAD18G-K40-4 | / | / |
| 備注：其他法蘭及饋通組合請咨詢客服 | ||||
| SMA同軸饋通+焊接版選型表 | |||
| 饋通數量 | SMA 18G型號 | SMA 27G型號 | SMA 40G型號 |
| 1 | MT140-SMAD18G-WV | MT140-SMAD27G-WV | MT140-SMAD40G-WV |
| SMA同軸饋通相關配件 | |
| SMA 18G真空端連接器+線纜 | MT146-SMA18G-MM-300 |
備注： | |
