SHV10 / SHVE10同軸饋通

SHV10系列同軸饋通，額定電壓10KV，采用接地屏蔽方式，導體直徑1.3mm，最大電流5A，溫度范圍-100~300℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

SHV10系列同軸饋通可在大氣端提供更安全、更高壓的連接，額定電壓10KV，采用接地屏蔽方式，阻抗匹配不固定，可選標準的SHV10單端饋通或陶瓷部分外露的SHVE10單端饋通。饋通材質包括不銹鋼、鎳及陶瓷，導體直徑1.3mm，最大電流5A，溫度范圍-100~300℃，極限真空<1E-10mbar。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容饋通的數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

SHV10 /SHVE10饋通在大氣側提供更安全、更高壓的連接，額定電壓為10KV。

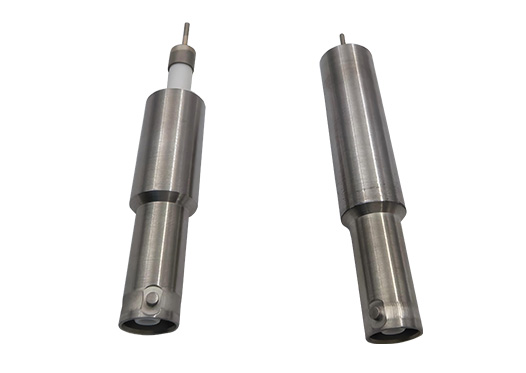

SHVE10饋通真空側陶瓷部分露出。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

可定制雙端SHV10。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SHV10/SHVE10規格參數
材質	不銹鋼，鎳，陶瓷
屏蔽類型	接地屏蔽
阻抗匹配	不固定
導體直徑?	1.3 mm
最高電壓	10 KV DC
最大電流	5A
溫度范圍	-100℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

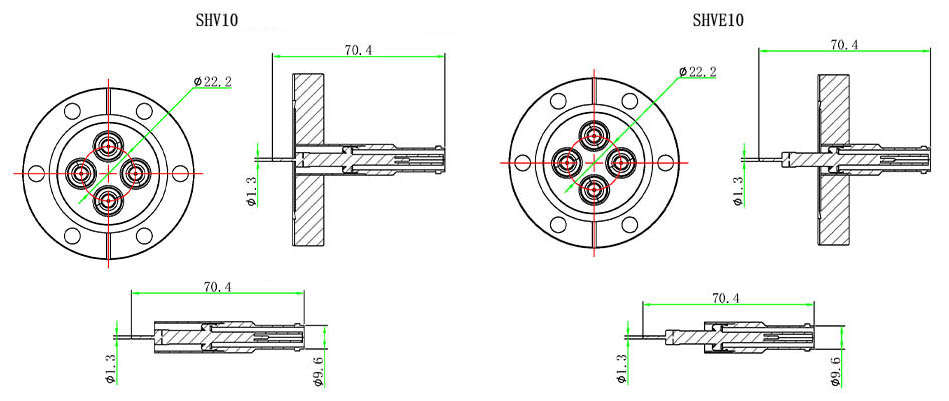

SHV10 / SHVE10同軸饋通尺寸

SHV10/SHVE10同軸饋通+CF法蘭選型表
法蘭	饋通數量	SHV10型號	SHVE10型號
CF16	1	MT140-SHV10-C16	MT140-SHVE10-C16
CF40	1	MT140-SHV10-C40	MT140-SHVE10-C40
CF40	2	MT140-SHV10-C40-2	MT140-SHVE10-C40-2
CF40	3	MT140-SHV10-C40-3	MT140-SHVE10-C40-3
CF40	4	MT140-SHV10-C40-4	MT140-SHVE10-C40-4

SHV10/SHVE10同軸饋通+KF法蘭選型表
法蘭	饋通數量	SHV10型號	SHVE10型號
KF16	1	MT140-SHV10-K16	MT140-SHVE10-K16
KF40	1	MT140-SHV10-K40	MT140-SHVE10-K40
KF40	2	MT140-SHV10-K40-2	MT140-SHVE10-K40-2
KF40	3	MT140-SHV10-K40-3	MT140-SHVE10-K40-3
KF40	4	MT140-SHV10-K40-4	MT140-SHVE10-K40-4
備注：其他法蘭及饋通組合請咨詢客服

SHV10/SHVE10同軸饋通+焊接版選型表
饋通數量	單端SHV10型號	單端SHVE10型號
1	MT140-SHV10-WV	MT140-SHVE10-WV

SHV10/SHVE10同軸饋通相關配件
	SHV10同軸饋通相關配件	SHVE10同軸饋通相關配件
真空端連接器	MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PISC-1.3 MT160-CON-SSHV10-VAC	MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PISC-1.3 MT160-CON-SSHVE10-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SSHV10-FX-PTFE50-500-VAC等	MT145-SSHVE10-FX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-SHV10-AIR
大氣端連接器+線纜	MT145-SHV10-FX-500-AIR等
