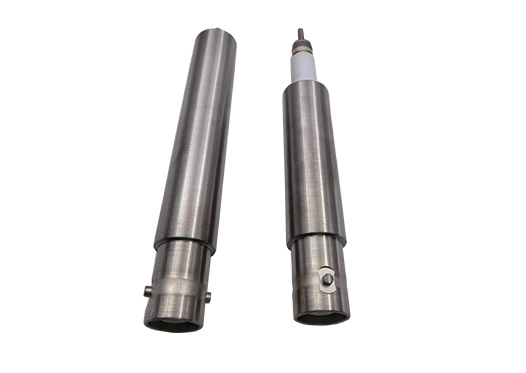

SHV20 / SHVE20同軸饋通

SHV20系列真空饋通電壓可達20KV，采用接地屏蔽方式，材質為不銹鋼、鎳及陶瓷，導體直徑2.4mm，最大電流15A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

SHV20系列真空饋通允許大氣端提供更安全、更高壓的連接，最高電壓可達20KV，采用接地屏蔽方式，阻抗匹配不固定，可選標準的SHV20單端饋通或陶瓷部分外露的SHVE20單端饋通。饋通材質為不銹鋼、鎳及陶瓷，導體直徑2.4mm，最大電流15A，溫度范圍-100~300℃，極限真空<1E-10mbar。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容饋通的數量為2，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

SHV20/SHVE20饋通在大氣側提供更安全、更高壓的連接，額定電壓為20KV。

SHVE20饋通真空側陶瓷部分露出。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接2個。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SHV20/SHVE20規格參數
材質	不銹鋼，鎳，陶瓷
屏蔽類型	接地屏蔽
阻抗匹配	不固定
導體直徑?	2.4mm
最高電壓	20 KV DC
最大電流	15A
溫度范圍	-100℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

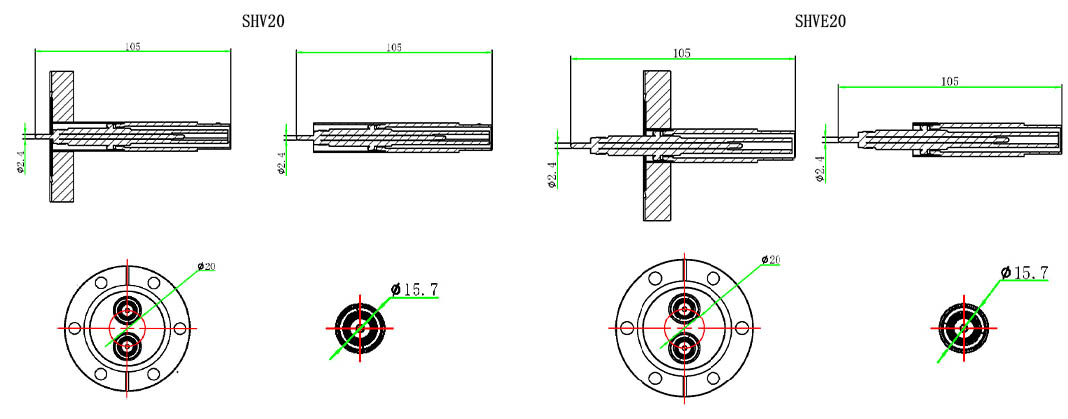

SHV20 / SHVE20同軸饋通尺寸

SHV20/SHVE20同軸饋通+CF法蘭選型表
法蘭	饋通數量	SHV20型號	SHVE20型號
CF16	1	MT140-SHV20-C16	MT140-SHVE20-C16
CF40	1	MT140-SHV20-C40	MT140-SHVE20-C40
CF40	2	MT140-SHV20-C40-2	MT140-SHVE20-C40-2

SHV20/SHVE20同軸饋通+KF法蘭選型表
法蘭	饋通數量	SHV20型號	SHVE20型號
KF16	1	MT140-SHV20-K16	MT140-SHVE20-K16
KF40	1	MT140-SHV20-K40	MT140-SHVE20-K40
KF40	2	MT140-SHV20-K40-2	MT140-SHVE20-K40-2
備注：其他法蘭及饋通組合請咨詢客服

SHV20/SHVE20同軸饋通+焊接版選型表
饋通數量	SHV20型號	SHVE20型號
1	MT140-SHV20-WV	MT140-SHVE20-WV

SHV20/SHVE20同軸饋通相關配件
真空端連接器	MT160-PPOC-2.4
真空線纜	MT165-KAPM系列
大氣端連接器	MT145-CON-SHV20-AIR
大氣端連接器+線纜	MT145-SHV20-FX-500-AIR等
